特　　　　徴

  • 積み下ろしの際、ねじれが生じません。
    （従来品のパイプサポートと混ざってもOK）

  • 積み重ねてもスッキリと納まりますので、梱包容積が大幅に小さくなりました。

  • 受、台板の凹部にパイプ部がピッタリとフィットしますので、荷くずれいたしません。

  • タテ・ヨコとも並列に整理できますので、数量チェック・管理が容易になりました。

  • 積み重ね時の安定度は抜群。
    パイプサポートの結束具は不要です。

  • フランジの板厚を上げて強度をUP。
    安全性も一段と向上しました。

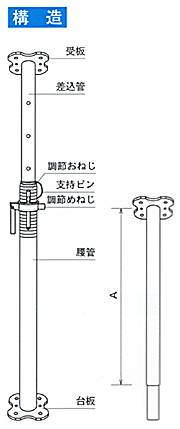

補助サポート
型　式 A 重量（kg）
S-5F 1,506 5.5
S-4F 1,206 4.7
S-3F 906 3.9
■ 寸法表
型　　　式 S-90F S-70F S-60F S-50F S-40F S-30F S-20F
最大使用長 （mm） 3,940 3,440 3,040 2,590 1,995

1,415

 940
最小使用長 （mm） 2,620 2,120 1,720 1,520 1,220 920 620
調 節 範 囲 （mm） 1,320 1,320 1,320 1,070 775 495 320
ネ ジ 調 節 （mm） 145 145 145 145 145 145 145
製 品 重 量 （kg） 14.5 13 12 11 9.5 7.5 6.0
安 全 重 量 （kg） 2,000 2,000 2,000 2,000 2,000 2,000 2,000
* S-15F型及びドブメッキ品の受注生産も致します。
* 製品改良のため、仕様変更することがあります。
